外観検査の限度見本は2個1組に：合格側・不合格側の作り方と判定の割れを減らす置き方

この記事は、よくある場面をもとにした事例です（2026年9月に事例として書き直しました）。

場面

外観検査の限度見本が古い袋の1個だけになり、たとえば同じ30個を検査員3人に見せると判定が8個で割れる場面

対象

樹脂成形品の外観検査基準書に付く限度見本（キズ・白化・ゲート残り）

使うもの

項目ごとの2個1組の見本、定規を添えた写真、検査台に引く置き位置の線

要点

見本は境目の両側だけを残し、見る角度を線で、見る条件を基準書でそろえる

外観検査の限度見本は、項目ごとに合格側1個と不合格側1個の2個1組にする。判定する物を見本の間に置き、検査台に引いた線で置く向きと見る角度をそろえると、検査員ごとの判定の割れが減る。

限度見本は、合否の境目を現物で示す見本だ。日本品質管理学会の品質管理用語（JSQC-Std 00-001:2023）は学会規格で、JIS ではない。その 10.7 は限度見本を、数値で測りにくい検査・確認の項目で、適合か不適合かの品質の限界を示した例と定めている。

多くの解説では、標準見本は目指す良品の姿、限度見本は合否の境目、不良見本は明らかな不合格を示す見本として分ける。この記事の2個1組は、境目の両側に合格側と不合格側を1個ずつ置く作り方だ。

定義の細かい違い、有効期限、承認の範囲、規格との関係は、限度見本とは：定義・種類・有効期限の決め方・承認の範囲と規格での扱いにまとめた。

見本が1個しかないと、それが合格なのか不合格なのかさえ人によって読み方が変わる。以下、候補の集め方、組の作り方、置き方、基準書への書き足し方を載せる。

見本が1個だけだと起きること

たとえば検査台の引き出しに、黄ばんだ袋に入った成形品が1個だけ入っている。袋には「限度」の文字と5年前の日付があり、合格側か不合格側かは書いていない。成形品は飴色に変わり、キズは蛍光灯にかざしてやっと見える。基準書の文章は「軽微なキズは可」だけだ。

この状態で客先から「この程度のキズは合格ですか」と写真つきで聞かれると、答えの根拠が「同じくらいに見える」しか無い。作り直す前に、いまの割れを数えておく。隔離箱から30個を選び、検査員3人に同じ検査台で別々に判定してもらう。割れた個数を項目ごとに書いておけば、作り直したあとに同じ30個で比べられる。

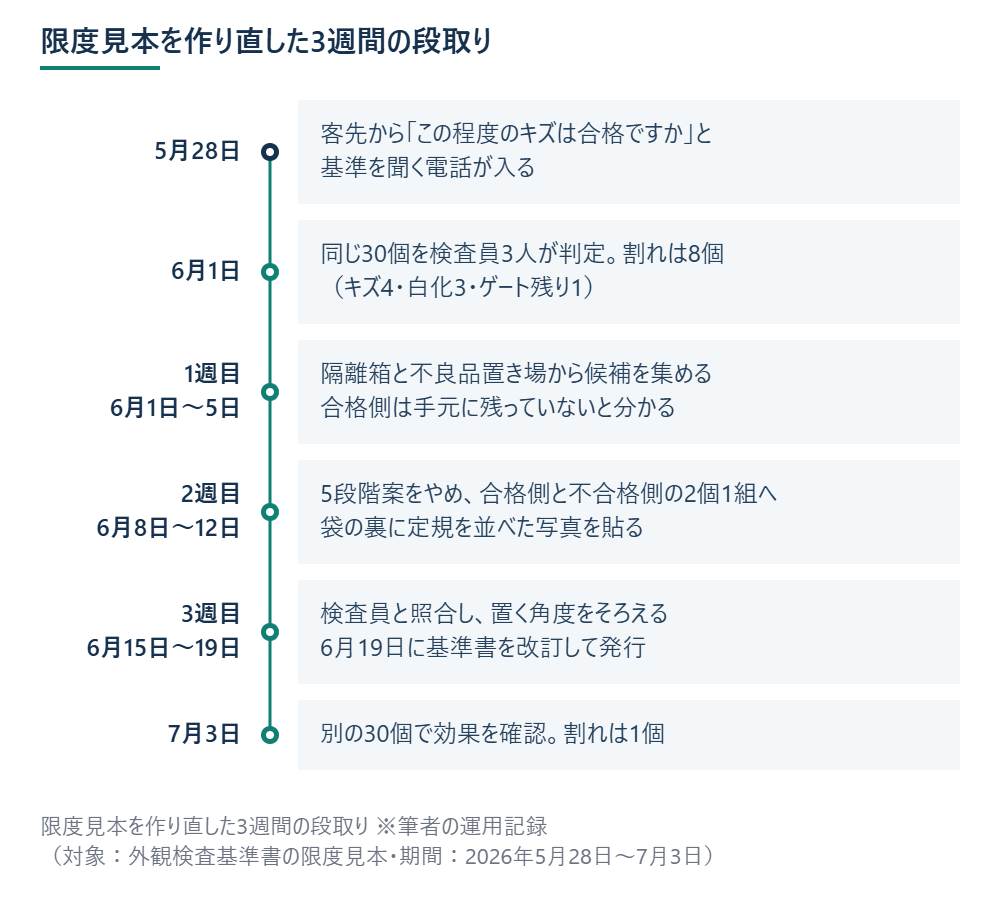

作り直しは3週間で段取りを切る

長引くと、割れたままの判定で出荷が続く。段取りは次の3つに分け、紙に書いて検査室に貼る。

週	やること
1週目	不合格品の山と成形の条件出しから、項目ごとの候補を集める
2週目	項目ごとに2個1組を作り、定規を添えた写真を撮る
3週目	同じ30個で検査員と照合し、置き方を決めて基準書を改訂する

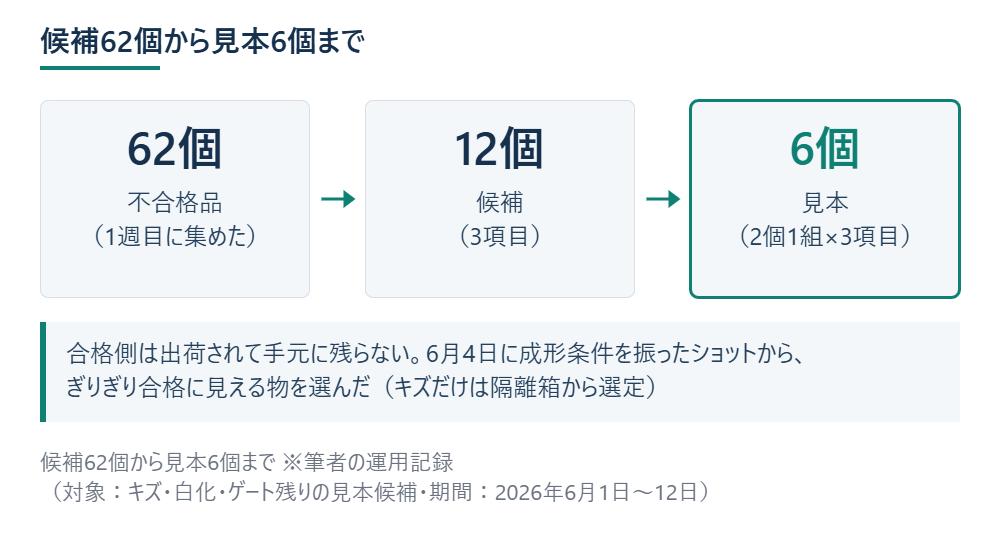

合格側の見本は残っていない

候補を集め始めると、不合格側はすぐ集まる。隔離箱と不良品置き場を回れば、1週間で数十個になる。困るのは、限度ぎりぎりで合格になる側だ。合格品は出荷されるので、手元に残らない。

合格側は、成形の現場リーダーに頼んで条件を振って作ってもらう。射出の圧力を落とせば白化が、型温を上げればゲート残りが狙って出せる。キズは搬送で付くものなので、隔離箱から選ぶしかない。出てきた物から、ぎりぎり合格に見える物を品質保証が選ぶ。

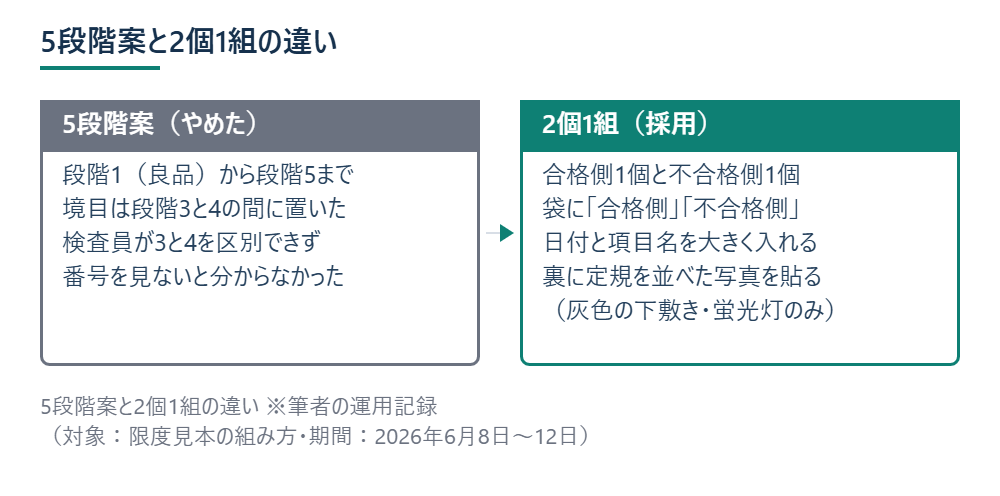

5段階より2個1組

項目ごとに5段階の見本を並べ、段階3と4の間に境目を置く形は、教科書的に見える。並べてみると、段階3と段階4は、袋の番号を見ないと区別がつかない。境目を細かく刻むほど、境目の両側が似てくる。

段階見本が合う分野もある。IEC 62715-5-3（フレキシブル表示デバイスの画質と欠陥の目視評価）は、限度見本と比べる方法と、段階見本の一組と比べる方法の両方を定めている。この記事が扱う合否判定の外観検査では、私は2個1組を勧める。

判定に要るのは境目の両側だけだ。組は項目ごとに合格側1個と不合格側1個とし、3項目なら6個になる。袋のラベルは次のように作る。

• 「合格側」「不合格側」の文字を大きく入れ、項目名と日付を添える。
• 定規を並べて撮った写真を印刷し、袋の裏に貼る。現物が変色しても、キズの形と大きさは写真に残る。
• 写真は窓の光を段ボールで遮り、蛍光灯だけで、灰色の紙の上で撮る。白い紙の上ではキズが飛ぶ。撮り方も袋の裏に短く書く。
• 古い見本は捨てずに「参考」と書いて残す。以前の境目と見比べられる。

見る角度を線でそろえる

見本を置き換えても割れが残るときは、見る側の角度を疑う。白化は表面の白っぽい曇りで、正面からは見えにくく、斜めからは強く見える。検査員ごとに成形品を持つ角度が違えば、見本が同じでも判定は割れる。

検査台の天板に、成形品を置く位置と向きを示す線を黄色いビニールテープで引く。見本もその線に合わせて置き、判定する物を見本の隣に同じ向きで置いて、同じ角度から見る。迷ったら、見本を2個とも手に取り、判定する物を間に置いて見比べる。

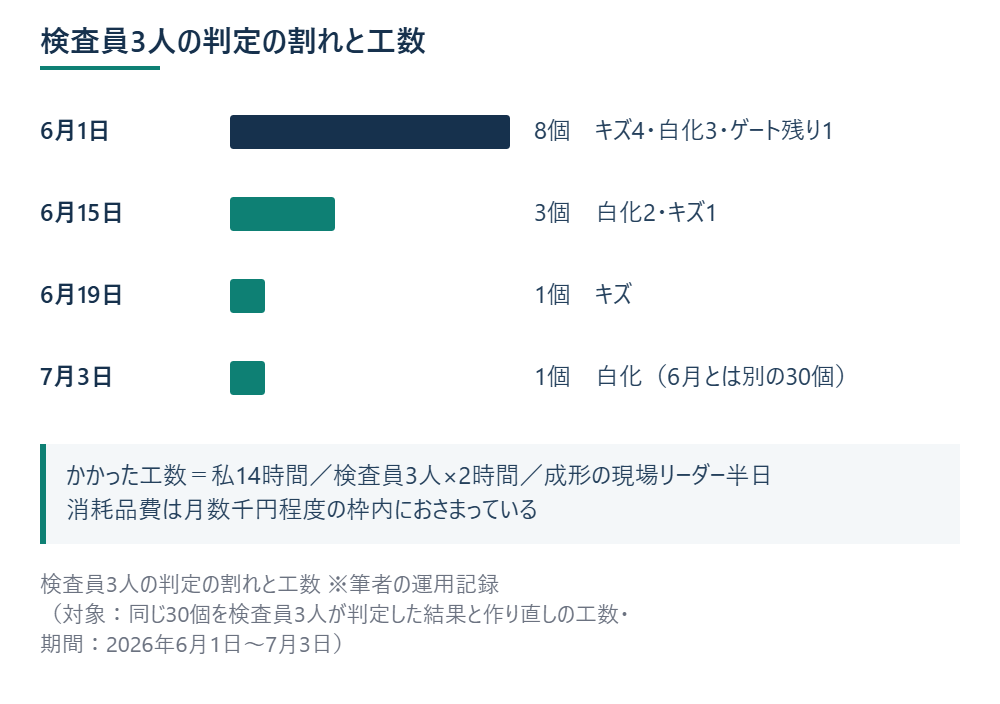

たとえば作り直す前に30個中8個で割れていたのが、2個1組にして3個、置き位置の線を引いて1個まで減る、という進み方になる。ゲート残りのように見本を替えるだけで割れが消える項目もあれば、白化のように角度をそろえないと割れが残る項目もある。

見る条件も基準書に書く

見え方を変えるのは角度だけではない。次の項目は見る条件として決めておき、どれも基準書に書く。

• 光源の種類（蛍光灯、LED、窓の光など）
• 照度（作業面の明るさ）
• 距離（目と成形品のあいだ）
• 角度（検査台の線でそろえる）
• 見る時間と休憩（続けて見る長さ、休む間隔）
• 背景（成形品の下に敷く物の色）
• 見本の置き方（見本も同じ線に合わせて置く）

照度などの数字は、出所の適用範囲を確かめてから使う。

• JIS Z 8723（表面色の視感比較方法）は、塗装物・染色物・印刷物などの色の見比べが対象で、キズや白化の判定を対象にした規格ではない。
• 労働安全衛生規則 第604条は、精密な作業の作業面を 300 lx 以上と定める。就業場所の最低基準で、検査の条件を決める数字ではない。

検査の条件は、客先の指定があればそれに合わせる。指定がなければ自社で決め、決めた値と理由を基準書に書く。

残った1個は基準書の1行で寄せる

最後まで割れる物は、見本の「どちらに寄っているか」で言葉にできないものが多い。たとえば「見本のキズより短いが深い」という物だ。こういう物は、基準書に1行足して、どちらかに寄せる。

キズの深さは合格側の見本を上限とし、長さより深さを優先して判定する。

2個1組にすると、判定の理由も「なんとなく」から「合格側の見本より深い」「不合格側の見本より短い」に変わる。客先からの問い合わせにも、見本の写真を添えて答えられる。

異動・新人・応援で新しく判定に入る人が来たときは、基準書を説明する前に、短い確認を入れる。過去に判定が済んでいる現物を数点選び、見本の組を手元に置いて、合格か不合格かだけを先に答えてもらう。理由はこちらがあとから足す。先に判定だけを出してもらうと、基準書の文章をどう読んだかではなく、現物をどう見たかが分かる。

過去の判定と答えが違った物は、割れを数えたときと同じように、項目ごとに書き留める。そのうえで違った物ごとに、見る角度や置き位置の線で直る物か、基準書の言葉で寄せる物かを分ける。新しい人の判定で、見本の置き方や基準書の言葉の足りない所が見つかることもある。

作り直しにかかる手間と、次の見直し

手間の目安は、品質保証の担当が候補集め・組作り・照合・基準書の改訂で2日ほど、検査員が照合に1人2時間ほど、成形は条件を振るショットに半日ほどだ。物はチャック袋とラベル用紙と写真の印刷で足りる。

照合の結果は、全員の判定が一致した個数の割合（一致率）で数える。たとえば30個のうち3人の判定が割れた物が8個なら、一致は22個で約73%になる。割れが1個まで減れば、29個で約97%だ。数字は説明用の例で、実測値ではない。

一致率のほかに、偶然の一致を引いたκ（カッパ）係数もある。ただし値は判定の片寄りで上下する。

• 合格が大多数のように片寄ったデータでは、一致率が同じでも κ は低く出る。
• 評価者のあいだで合格を出す割合が違うと、一致率が同じでも κ は高く出る。
• κ の値をどこから十分とみなすかは、この記事では決めない。目安は職場で決める。

3人で30個なら、私は割れた個数と一致率を数えるところまでにする。

作り直したら、1か月ほどあとに別の30個で同じ照合をもう一度する。夏と冬で照明の入り方が変わり、見本の現物もいずれ変色する。私なら、次に作り直すときも5段階は試さず、2個1組と写真から始める。

出典：次の資料は、2026年10月23日に開いて確かめた。

• JSQC-Std 00-001:2023 品質管理用語（日本品質管理学会、10.7）
• JIS Z 8723:2000 表面色の視感比較方法（1. 適用範囲）
• 労働安全衛生規則（第604条、e-Gov 法令検索）
• Byrt, Bishop, Carlin「Bias, prevalence and kappa」（Journal of Clinical Epidemiology、1993年）と、その説明を載せた京都大学 教育学研究科のゼミ資料「評定者間信頼性」（評価者2人の例）
• IEC 62715-5-3:2017（IEC のページで概要を確認）
• 解説記事（二次、標準見本・限度見本・不良見本の分け方）：SAIAS・金属加工後工程ナビ・evort

見本を1組ずつ1行で登録し、有効期限と点検の記録を残す台帳を、ものづくりポータルの限度見本の管理台帳（Excel）に置いた。
